バルブエックス

集塵機で起きた爆発火炎の伝搬を防ぐ、メンテナンス不要のパッシブ方式のアイソレーションバルブです。
ニックネームは「FLIP-FLAP」。

爆発逆止弁「ValvEx」は機器の上流側の配管に設置し、機器内で発生した爆発火炎の伝ぱんを、独自形状のフラップが閉じることで防ぐことができます。

フラップは爆発火炎による圧力で瞬時に閉じることができます、しかし、瞬時には開かない設計になっているため、火炎が配管内を行ったり来たりした場合でも安全にご使用いただけます。

おおよその他メーカーの逆止弁は瞬時に閉まり、瞬時に開く設計となります。それですと一度遮断した火炎が配管内を行ったり来たりするケースに対応できていません。
瞬時に閉まり、ゆっくりと開く、そしてメンテナンスも不要。

専用のエアパルス式クリーナーで中に溜まった粉を自動的に掃除する機能もオプションで追加可能です。また配管内の粉の量が最大70g/m3(15m/s)と多くてもご使用いただけます。
耐圧も他メーカー品に比べ高く、圧力損失も20m/sの流速に対して0.19kPaとごくわずかとなります。

ATEXとNFPA69の認定を取得しています。

製品写真(側面)
写真1:製品写真(側面)

取り付け例

取り付け図
図2:取り付け図
サイクロン上流への取付例
図3:サイクロン上流への取付例
集じん機上流への取付例A
図4:集じん機上流への取付例A
集じん機上流への取付例B
図5:集じん機上流への取付例B

製品諸元

表1:バルブエックス性能
バルブエックス性能表 型式 サイズ 接続フランジ 粉じんの爆発指数 Pred max 爆発時の耐圧 設定温度 運転圧力 圧力損失 ※1 各種認定 ハウジングの材質 主要材質 エアーパルス式クリーナー Ingress Protection Degree Electrical Specification (Air Pulse Solenoid) Air Supply Pressure ValvEx® ND100 - DN150 - DN200 - DN250 - DN300 - DN355 - DN400 ※1 Bolted flanges(DIN24154-RII T2) Kst≦200×10²kPam/s Pmax≦1MPaG(1000kPaG) ≦100kPaG 250kPaG -20℃ to 60℃ -50kPaG〜+50kPaG 0.19kPa (流速20m/s 時) ATEX certified according EN16447(INERIS) Carbon Steel - coated RAL9003 Coated Carbon Steel / 303 SST / 304SST / Silicone / EPDM IP65 - when option are fitted 24VC - 5W 0.65MPa(±0.1MPa)
  • ※1 DN250に関してはお問い合わせ下さい
  • ValvExの取付位置は着火源からの最小距離と最大距離により規定された位置に取付ける必要があります。最小距離と最大距離は、爆発指数(Kst)、放散爆発圧力(Pred)、配管の口径により決まります。お問い合わせください。

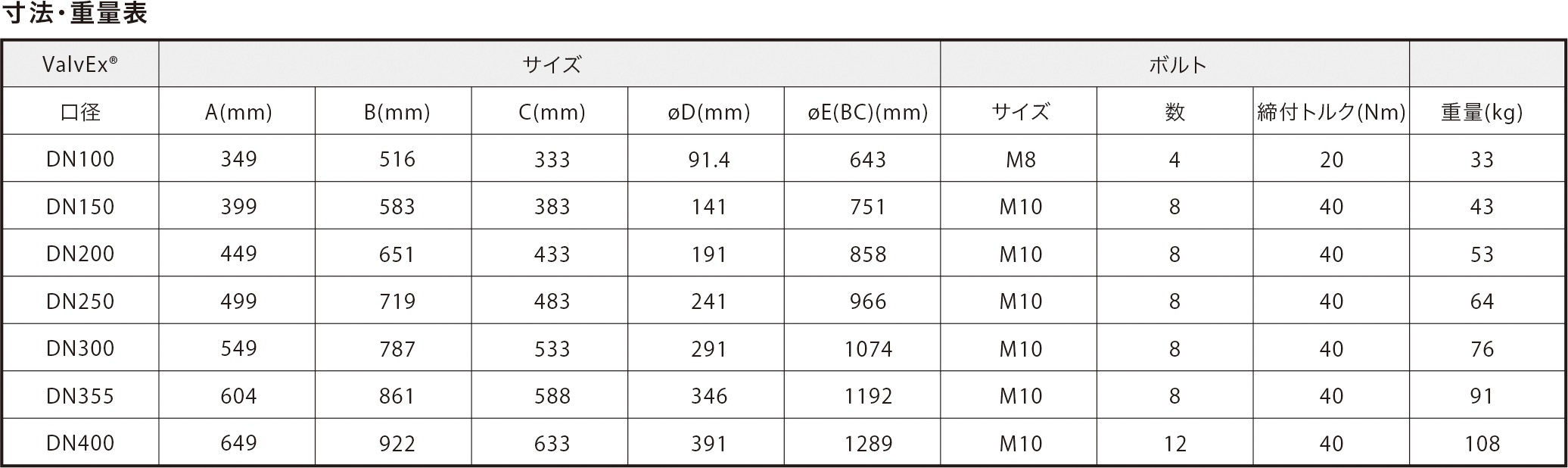

表2:バルブエックス寸法・重量

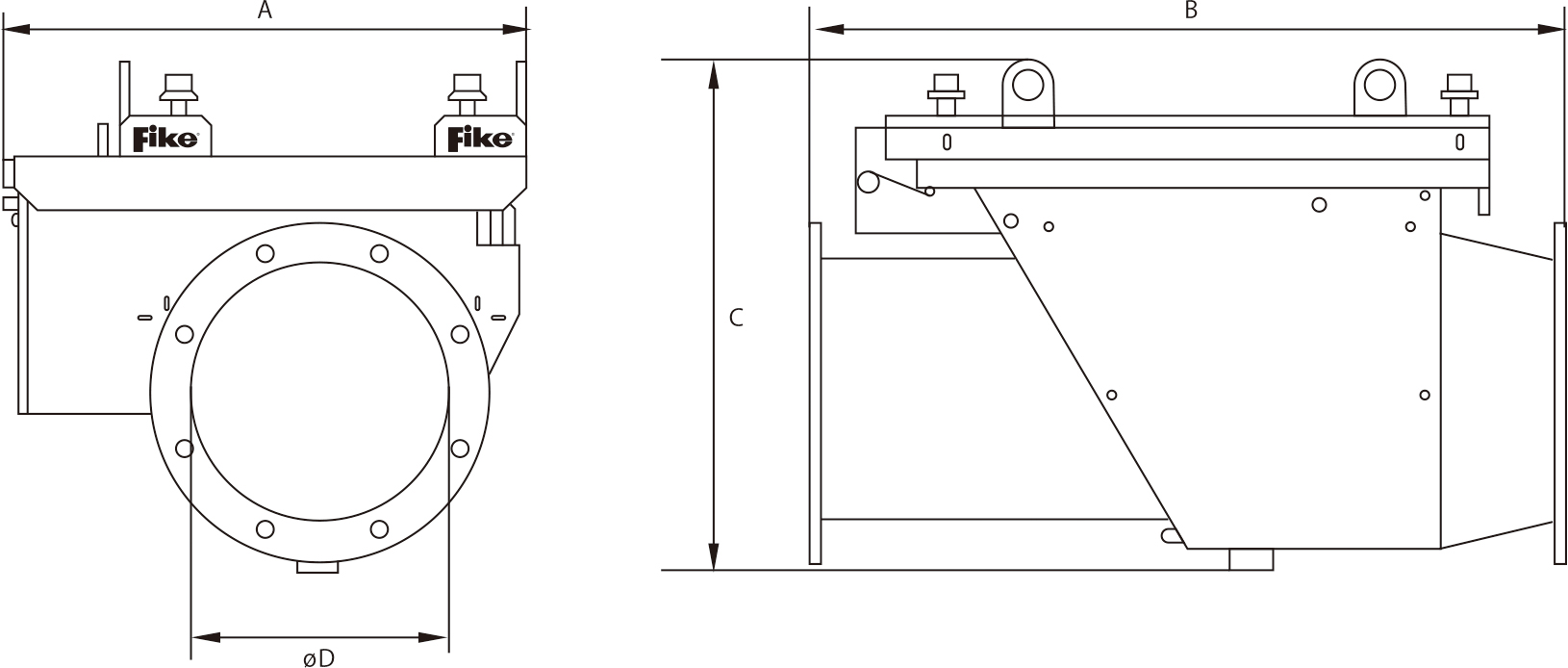

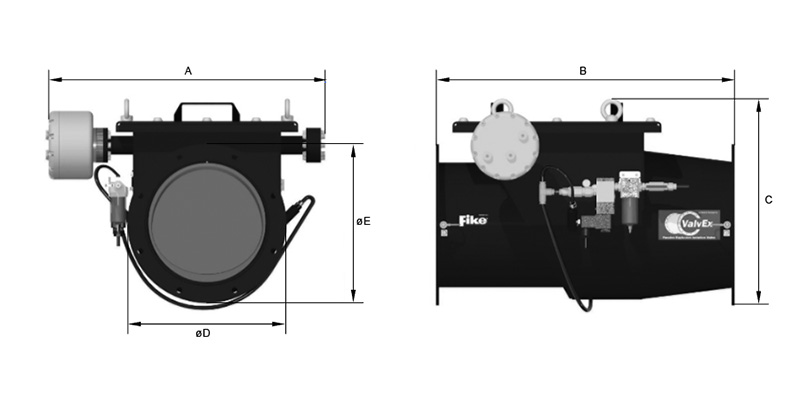

バルブエックス寸法図
バルブエックス寸法・重量表 ValvEx® 口径 DN100 DN150 DN200 DN250 DN300 DN355 DN400 A(mm) 415 465 517 565 615 667 822 B(mm) 400 450 550 600 650 700 744 サイズ C(mm) 269 289 379 404 454 537 604 ボルト øD(mm) 99 149 197 249 299 346 400 øE(BC)(mm) 139 191 241 292 349 405 448 サイズ M8 M10 M10 M10 M10 M10 M10 Qty. 4 8 8 8 8 8 12 重量(kg) 20 25 32 36 48 57 72
